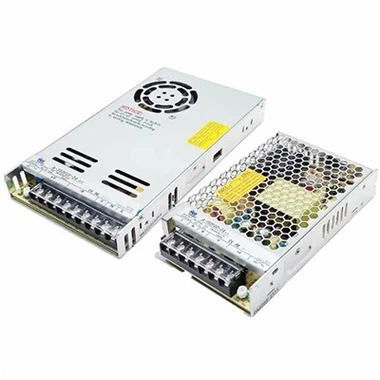

منبع تغذیه سوئیچینگ
ولتاژ کامل 90Vac~264Vac در مدت زمان کوتاه تحمل 300VAC5sec بدون آسیب..
حفاظت جامع: اتصال کوتاه / اضافه بار / اضافه ولتاژ.
محدوده دمای عملیاتی گسترده (-30C~70 درجه).
کاملاً با مقررات ایمنی و طراحی EMC مطابقت داشته باشد.
مصرف انرژی کم در حالت آماده به کار
خازن های الکترولیتی همگی از خازن های الکترولیتی با طول عمر 105 درجه- استفاده می کنند.
راندمان بالا، طراحی محفظه فشرده، اتلاف گرما خوب، کار پایدار درازمدت، 100% کهنه شدن بار کامل.
ماندگاری 3 ساله.
- توضیحات محصول
- ویژگی های محصول
- جزئیات محصول
- مشخصات
- فتومتریک
- ویدئو
- سناریوهای کاربردی
- سوالات متداول
- ارسال استعلام
- محصولات بیشتر
توضیحات محصول
ویژگی های محصول
- ولتاژ کامل 90Vac~264Vac در مدت زمان کوتاه 300VAC5sec بدون آسیب مقاومت می کند.
- حفاظت جامع: اتصال کوتاه / اضافه بار / اضافه ولتاژ.
- محدوده دمای عملیاتی گسترده (-30C~70 درجه).
- کاملاً با مقررات ایمنی و طراحی EMC مطابقت داشته باشد.
- مصرف انرژی کم در حالت آماده به کار
- خازن های الکترولیتی همگی از خازن های الکترولیتی با طول عمر 105 درجه- استفاده می کنند.
- راندمان بالا، طراحی محفظه فشرده، اتلاف گرما خوب، کار پایدار درازمدت، 100% کهنه شدن بار کامل .
- ماندگاری 3 ساله.
- مناسب برای کنترل صنعتی، مکانیکی الکتریکی، ابزار الکترونیکی، اتوماسیون صنعتی، تجهیزات الکترونیکی، تجهیزات نیمه هادی و غیره.
مشخصات
پارامتر
| مدل | قدرت | ولتاژ ورودی | ولتاژ خروجی | جریان خروجی | اندازه | گواهینامه |
| MHB{1}}35FS-XX | 35W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 2.9/2.3/1.5/1.1/0.7A | 99*82*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB{1}}50FS-XX | 50W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 4.2/3.4/2.1/1.4/1.1A | 99*82*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB{1}}75FS-XX | 75W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 6.3/5.0/3.1/2.1/1.6A | 99*97*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB-100FS-XX | 100W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 8.3/6.7/4.2/2.8/2.1A | 129*97*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB{1}}150FS-XX | 150W | 90-132 VAC 176-264VAC |
12/15/24/27/36/48V | 12.5/10.1/6.3/4.2/3.1A | 159*97*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB-200FS-XX | 200W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 16.7/13.3/8.3/5.5/4.1A | 215*115*30 | EN55032/CLASSB GB4943/UL1012 |
| MHB{1}}350FS-XX | 350W | 90-132 VAC 176-264VAC |
12/15/24/36/48V | 29.2/23.3/14.6/9.7/7.3A | 215*115*30 | EN55032/CLASSB GB4943/UL1012 |
اندازه
| قدرت اندازه | L1 | L2 | L3 | L4 | W1 | W2 | W3 | W4 | H |
| 35W | 99 میلی متر | 92.5 میلی متر | 74 میلی متر | 55 میلی متر | 82 میلی متر | 75.5 میلی متر | / | / | 30 میلی متر |
| 50W | 99 میلی متر | 92.5 میلی متر | 74 میلی متر | 55 میلی متر | 82 میلی متر | 75.5 میلی متر | / | / | 30 میلی متر |
| 75W | 99 میلی متر | 92.5 میلی متر | 74 میلی متر | 55 میلی متر | 97 میلی متر | 85 میلی متر | / | / | 30 میلی متر |
| 100W | 129 میلی متر | 122.5 میلی متر | 77 میلی متر | 42 میلی متر | 97 میلی متر | 85 میلی متر | 33 میلی متر | 17.5 میلی متر | 30 میلی متر |
| 150W | 159 میلی متر | 152.5 میلی متر | 117 میلی متر | 78 میلی متر | 97 میلی متر | 85 میلی متر | 32 میلی متر | 17.5 میلی متر | 30 میلی متر |
| 200W | 215 میلی متر | / | 150 میلی متر | 150 میلی متر | 115 میلی متر | / | 50 میلی متر | / | 30 میلی متر |
| 350W | 215 میلی متر | / | 150 میلی متر | 150 میلی متر | 115 میلی متر | / | 50 میلی متر | / | 30 میلی متر |
پارامتر مشخصات
| محدوده ولتاژ/فرکانس ورودی | تنظیم سوئیچ انتقال 90 ~ 132VAC/ 176-264VAC /47Hz~63Hz |
| محدوده تنظیم ولتاژ خروجی | 士10% (ولتاژ خروجی نامی) |
| محیط کار/روش سرمایش | -30 تا 70 درجه (خنک کننده هوای طبیعی) |
| حفاظت از اضافه ولتاژ | حالت محدود کننده ولتاژ 13.5 تا 16.5 ولت / 16.8 تا 20.3 ولت / 27 تا 33 ولت / 41 تا 48 ولت / 54 تا 64 ولت |
| حفاظت اضافه بار | حالت سکسکه 110 ~ 150٪، می تواند به طور خودکار پس از حذف اضافه بار به عملکرد عادی بازگردد. |
| حفاظت در برابر جریان بیش از حد | 110٪ ~ 180٪، چرخش |
| حفاظت از اتصال کوتاه | حفاظت از منبع تغذیه پس از اتصال کوتاه در انتهای خروجی، خروجی را می توان به طور خودکار پس از رفع اتصال کوتاه بازیابی کرد. |
| خروجی زمان شروع / نگه داشتن | کمتر یا مساوی 2500 میلیثانیه، کمتر یا مساوی 200 میلیثانیه/230 ولت بار 100 درصد. بیشتر یا مساوی 20ms/230VAC بار 100% |
| لرزش | محدوده فرکانس 10 ~ 500 هرتز است، شتاب 2G است و هر چرخه جابجایی 10 دقیقه است. 6 چرخه های جارو در امتداد محورهای X، Y و Z انجام می شود. |
| قدرت دی الکتریک | I/P-O/P: 100M اهم؛ I/P-مورد: 100M اهم. O/P{4}}مورد: 50M اهم |
| استاندارد امنیت | مرجع طراحی: GB4943/UL1012 |
| استانداردهای Emc | EN6100-4-2,3,4,5,6,8,11;EN61000-3-2,3;EN55035;EN55032 CLASSB |
